pahat pemboran (drill beat)

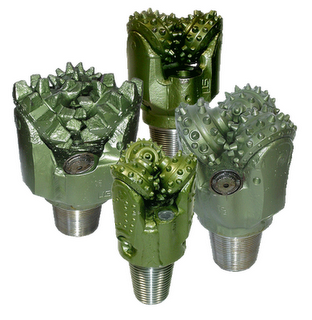

Kegunaan Pahat BorUntuk mendapatkan kedalaman yang diharapkan diperlukan suatu alat yang letaknya di ujung rangkaian pipa pemboran dinamakan mata bor atau bit. Mata bor atau bit adalah alat yang terpasang di ujung paling bawah dari rangkaian pipa yang langsung berhadapan dengan formasi atau batuan yang di bor. Adanya putaran dan beban yang diperoleh dari rangkaian pipa bor diatasnya, akan menyebabkan mata bor itu menghancurkan batuan yang terletak dibawah sehingga akan menembus semakin dalam bebatuan tersebut. Lumpur yang disirkulasikan akan keluar melalui mata bor dan menyemprotkan langsung kebatuan yang sedang dihancurkan di dasar lubang bor. Semprotan ini akan ikut membantu menghancurkan batuan-batuan itu. Batuan yang disemprot oleh Lumpur tadi akan lebih mudah lagi dihancurkan oleh mata bor, sehingga dengan demikian akan diperoleh laju pemboran yang lebih cepat.Jenis PahatAda tiga macam mata bor jika dilihat dari jenis batuan yang dibor, yaitu :Mata bor untuk batuan lunak , bentuk gigi panjang dan langsing.Mata bor untuk batuan sedang, bentuk gigi agak pendek dan tebal.Mata bor untuk batuan keras, bentuk gigi pendek dan tebal.Berdasarkan structure pemotong (cutter) dan bantalannya dapat diklasifikasikan sebagai berikut :Wing BitDipergunakan untuk dilapisan permukaan, umumnya dipakai pada lubang-lubang besar untuk stove pipe yang dalamnya berkisar atara 0 – 30m. Ukuran pahat tersebut biasanya 36 inchi.Roller ConePahat roller cone biasa dipakai untuk lapisan lunak sampai lapisan keras.DiamondPahat Diamond merupakan sejenis bahan yang mempunyai kekerasan yang sama dengan intan (intan industri) dipakai apabila pahat biasa sudah tidak dapat menembus formasi, umumnya untuk lapisan-lapisan yang keras.Dari ketiga macam jenis pahat tersebut yang terbanyak dipergunakan adalah jenis Roller Cone.Pahat roller cone yang biasa dipakai di buat oleh beberapa pabrik yaitu ;HughesReedVarelSmithSecurityRoller Cone dibagi juga dengan klasifikasi dan kekerasan pahat itu sendiri yaitu dengan no. code misalnya untuk yang soft IADC code : 111, 114 ( International Assosiation Drilling Code ).Kekerasan pahat disesuaikan dengan formasi yang akan dilaluinya misalnya : soft to medium, medium to hard, untuk mempermudah mengenal apakah pahat itu untuk formasi lunak, sedang dank eras maka yang perlu diperhatikan adalah bentuk gigi pahat tersebut.Pemilihan PahatDidalam pemilihan pahat adalah, Pahat yang dipergunakan untuk mengebor formasi tertentu, tergantung pada kekerasan batuan dari formasi tersebut. Pahat yang dipakai untuk mengebor batuan lunak tidak dapat berfungsi dengan baik bila dipakai untuk mengebor batuan sedang atau batuan keras.Pengetahuan tentang pemilihan pahat untuk mengoptimasikan pemboran tidak seluruhnya teoritas, tetapi dalam banyak hal pemilihan ini tergantung pada pengalaman-pengalaman yang didapat dalam pemboran didaerah yang sudah diketahui atau dikenal.Hasil pemilihan pahat ini sangat penting karena menyangkut :Biaya dari pahat.Rig costRound trip / cabut masuk.Dari ketiga biaya ini barulah dapat menghitung operation cost ( biaya operasi).Dalam pemboran harus dicatat kemajuan pemboran serta memeriksa serbuk bor yang keluar untuk mengetahui kekerasan dari formasi yang akan ditembus. Semua data yang dicatat pada saat pemboran berlangsung sangat penting karena menyangkut waktu dan biaya, juga sebagai data bila dilakukan pemboran ulang ditempat yang sama. Pemilihan pahat yang tidak sesuai akan memakan waktu yang lama sehingga pahat harus dicabut dan diganti. Untuk daerah-daerah yang baru biasa disebut daerah Eksplorasi ketelitian pemilihan pahat sangat diperlukan dan perlu dilakukan study pemakaian pahat yaitu dengan meneliti kemungkinan bergantinya lapisan formasi dari laju pemboran maupun dari serbuk-serbuk bor (cutting) yang keluar terbawa Lumpur bor.Dari hasil ini perlu melihat data-data dari pahat itu sendiri berupa beban yang diizinkan untuk pahat tersebut, kemudian berapa putaran pipa atau string yang diperbolehkan. Semua petunjuk mengenai pahat yang akan dipakai haruslah sesuai bila kita ingin mencapai laju pemboran yang kita inginkan.Beban pada pahatBeban yang diberikan terhadap pahat merupakan factor yang sangat penting, yaitu dimana saat pahat mulai bekerja ( bor ) maka beban pahat mulai dinaikan perlahan-lahan dengan melihat laju dengan bertambahnya beban yang diberikan pada pahat. Dari beban pahat kemudian perlu mengetahui kecepatan putar ( RPM ).Kecepatan PutarLaju pemboran akan meningkat dengan kenaikan kecepatan putar secara exponential.Dari pemakaian pahat bor ( drilling bit ) yang perlu diperhatikan bahwa setiap barang mempunyai umur tertentu demikian juga pahat bor ( bit life ).Keausan pada gigi pahat dan bantalan pahat.Disamping umur dari pahat juga tertentu, maka keausan gigi dan bantalan pahat perlu diperhatikan. Contoh yang perlu diperhatikan pada saat operasi pemboran berlangsung, dengan menurunnya laju pemboran maupun sering adanya torque ( torsi ) pada saat mengebor.Dalam pemakaian pahat untuk mengebor batuan maka gigi pahat dan bantalan akan menjadi aus, laju keausan dari gigi pahat dan bantalan tersebut tergantung kepada type batuan, beban pada pahat ( WOB ), kecepatan putar ( RPM ) dan sifat-sifat Lumpur pemboran.Untuk mengoptimasikan pemboran maka pahat tersebut harus dicabut dan diganti sesuai dengan kekerasan dari lapisan yang akan ditembus. Melanjutkan pemboran dengan gigi-gigi pahat yang telah aus akan meninggikan biaya pemboran, disamping kemungkinan terlepasnya gigi pahat / cone sangat besar.Hal ini sangat penting diperhatikan agar tidak terjadi pekerjaan tambahan diluar program kerja.Contoh :Bila pahat terlepas (cone) dan tertinggal didalam lubang bor maka untuk melanjutkan pemboran yang tertinggal didalam lubang harus diambil(dibersihkan) terlebih dahulu, bila tidak pemboran tidak dapat dilanjutkan karena akan menghambat laju pemboran dan kemungkinan-kemungkinan lain yang dapat meninggikan Cost akan terjadi. Untuk melanjutkan pemboran dengan benda-benda yang tertinggal di lubang bor mungkin dapat dihancurkan, tetapi memerlukan waktu yang lama bila dibandingkan dengan mengambil (fishing job)kemudian dilanjutkan bor.Kemungkian lain adalah masih adanya kendala karena lubang tidak bersih dari hasil serbuk bor yang tidak hancur. Dari pekerjaan-pekerjaan tambahan ini, kita kehilangan waktu yang mengakibatkan naiknya biaya operasi.Umur PahatPerlu diingatkan bahwa ketahanan suatu barang juga tidak terlepas dari umur barang itu sendiri, demikian juga dengan pahat bor (Drilling bit). Drilling bit pun kita kenal mempunyai umur pahat( bit life ) yaitu : jumlah jam pengoperasian pahat hingga ia tidak dapat melanjutkan pemboran dengan cost/foot yang rendah . Umur dari pahat tersebut tergantung dari beberapa faktor :Beban pada pahat ( WOB )Kecepatan putar ( RPM )Karateristik dari batuanHydrolikaOptimum cost/footDengan memakai WOB dan RPM yang lebih besar, pahat akan menjadi aus lebih cepat ; umurnya akan lebih pendek. Demikianpun dengan bit hydraulic yang tidak cukup akan mempertinggi laju keausan pahat , yang selanjutnya akan lebih memperpendek umur pahat.Rumus yang dipakai untuk mengoptimasikan umur pahat dalam bentuk biaya per foot adalah :C / F = ( Cb + Ct + Cd + Cc + Cr ) / bit footageDimana :C / F = Cost per footCb = Harga pahatCt = Biaya trippingCd = Down time costCc = Connection CostCr = Rotating CostUntuk menentukan kapan pahat akan diganti harus dipakai angka C/F yang terendah .Salah satu penyebab dari laju pemboran disamping penentuan pahat yang sesuai juga tergantung dari nozzle yang kita pakai pada pahat.Pemakaian nozzleDari pemakaian nozzle yang tepat ( dihitung ) dapat menaikkan laju pemboran sebesar 15 – 40 %, juga tidak terlepas dari bit hydraulic yang dihasilkan oleh lumpur melalui nozzle tersebut .Dalam pelaksanaan pemboran sebelum pahat dimasukkan kedalam lubang bor, yang perlu diperhatikan adalah :Catat ukuran pahatNo. Serie / IADC CodePeriksa kondisi pahatUkuran nozzle dan kelengkapannyaPenyambungan pada pipa bor harus memakai bit breaker dengan torque yang disarankan .KERUSAKAN PAHATBit life tidak selamanya menjadi patokan untuk tripping ( ganti pahat ) tetapi hanya sebagai Guide ( Penuntun ) dari pahat itu. Kapan kita harus mengganti pahat tidak perlu menunggu sampai habis umur pahat itu, tetapi tergantung dari kecepatan mengebor ( ROP ).Ini sangat perlu diperhatikan karena semuanya menyangkut biaya. Dalam pengalaman kadang - kadang pahat yang seharusnya bisa mengebor diatas 50 jam ( bit life ) ternyata baru 6 jam tidak ada kemajuan, ini harus segera diganti, kemudian perlu diteliti apa penyebabnya.Penyebabnya yang sering terjadi adalah :1. Rusaknya pahat ; terutamaa. Coneb. Gigic. Bearing2. Tidak cocoknya type pahat dengan formasi yang ditembus3. Kejatuhan barang dalam lubang bor sehingga menghambat laju pemboran.Dari kerusakan - kerusakan pada pahat bisa terjadi pada gigi pahat, cone & bearing.Contoh kerusakan adalah :Cone pecah, Gigi pahat pecah/patah, Balled Up, Cone Cracked (pecah),Cone Dragged (Salah satu cone atau lebih)tidak bisa berputar, Erosion, Lost Cone, Lost Nozzle, Lost Teeth, Wash Out Bit.Ukuran - ukuran pahat yang biasa dipakai :Pahat 36” untuk pipa selubung 30”Pahat 26” untuk pipa selubung 20”Pahat 17. 1/2" untuk pahat selubung 13. 3/8”Pahat 12. 1/4” untuk pipa selubung 9. 5/8”Pahat 8. 1/2” untuk selubung 7”Pahat 6” untuk pipa selubung 4.1/2”
